Flash Magic正式版是款适用于编程员们所打造的单片机烧录工具。Flash Magic最新版适用于专业的编程人员使用，可以通过串口传输程序，也可以直接在目标电路上完成编程操作，即NO FLASH闪存方式编程，烧录工具支持ARM、C51、LPC单片机。Flash Magic也是NXP ARM专用的ISP下载软件，可通过串口传输程序，ISP在线编程软件能直接在目标电路上完成编程操作，即NO FLASH闪存方式编程。

Flash Magic烧录的三种方式

      1.把单片机当做一个ROM芯片，早期的单片机都是如此。将单片机放在通用编程上编程时，就像给28C256这样的ROM中写程序的过程一样。只是不同的单片机使用的端口，编程用的时序不一样。

      2.像AT89S52或AVR单片机一样，在单片机上有SPI接口，这时用专用的下载线将程序烧写到单片机中。这时不同的是，单片机的CPU除了执行单片机本身的指令之外，还能执行对ROM进行操作的特殊指令，如ROM擦除、烧写和校验指令。在编程ROM时，下载线先通过传输这些指令给CPU执行(擦除ROM、读入数据、烧写ROM、和校验ROM)，这样完成对单片机的ROM的烧写。此外，现在普遍使用的JTAG仿真器也是这样，单片机的CPU能执行JTAG的特殊指令，完成对ROM的烧写操作。

      3.引导程序，即单片机中已经存在了一个烧写程序。启动单片机时首先运行这程序，程序判断端口状态，如果符合“要烧写ROM”的状态存在，就从某个端口(串口、SPI等等)读取数据，然后写入到单片机的ROM中。如果没有“要烧写ROM”的状态，就转到用户的程序开始执行。像AVR单片机的bootloader方式、STC的串口下载方式，还有其他单片机的串口编程等等都是这样。

Flash Magic安装方法

      1.下载并解压软件，找到FlashMagic_V9.20.exe，双击打开。

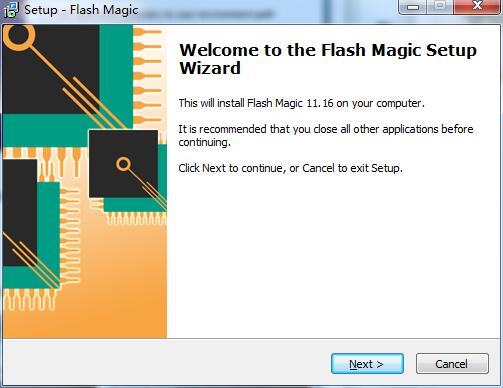

      2.看到欢迎安装的界面，点击Next，如图：

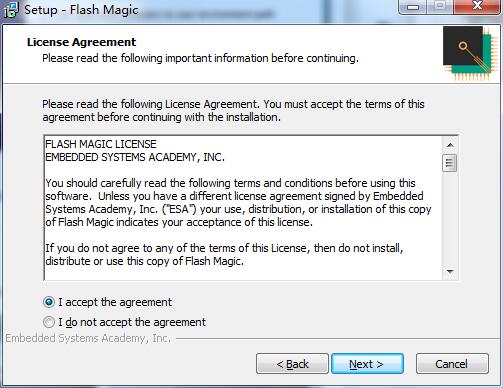

      3.勾选I accept the agreement，点击Next，如图：

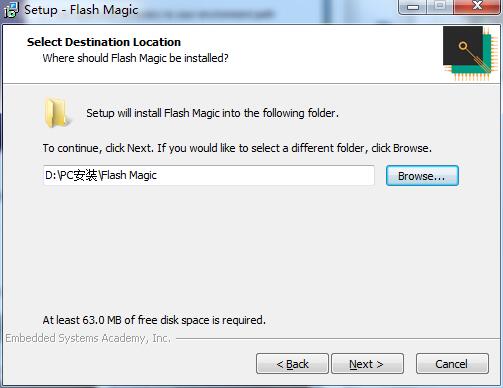

      4.选择安装位置，系统默认的是C盘,PC网小编建议大家放在D盘

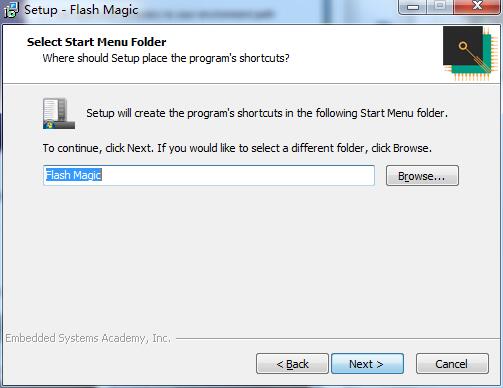

      5.选择创建程序快捷方式的位置，点击Next，如图：

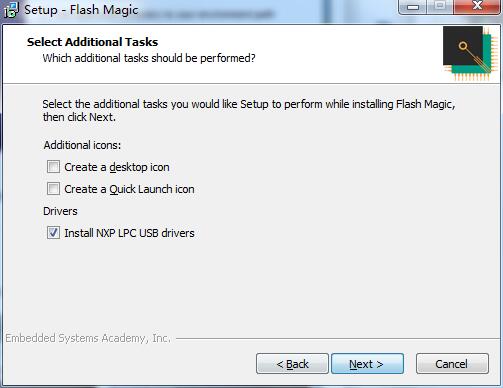

      6.勾选Install NXP LPC USB drivers然后点击Next，如图：

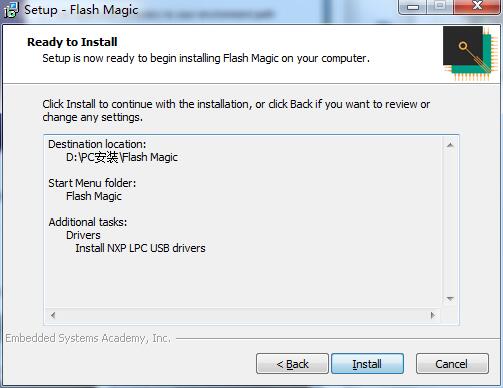

      7.点击Install，如图：

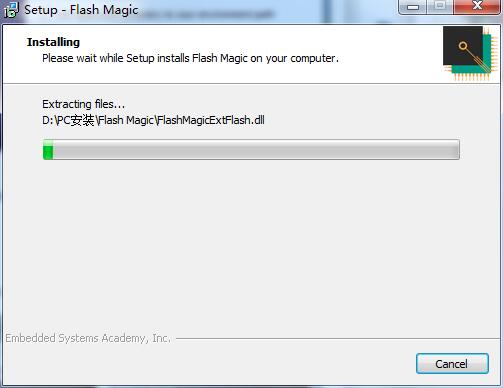

      8.正在安装，请耐心等待……

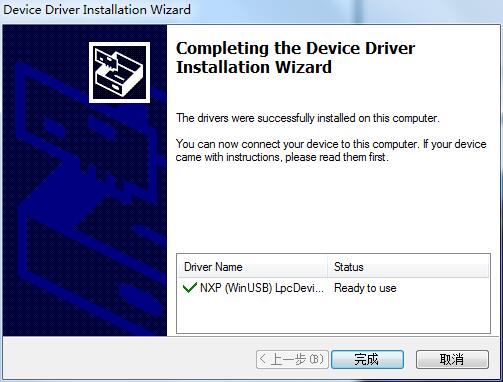

      9.安装成功，如图：

Flash Magic烧录步骤

      1、用USB线将电脑与转接小板连接，再将转接小板与烧录芯片所在设备连接。转接小板为USB转串口功能的小板，如pl-2303hx lf06203a等。

      2、芯片LPC1113F第四脚信号与GND短接，再给芯片所在设备上电。

Flash Magic烧录选项

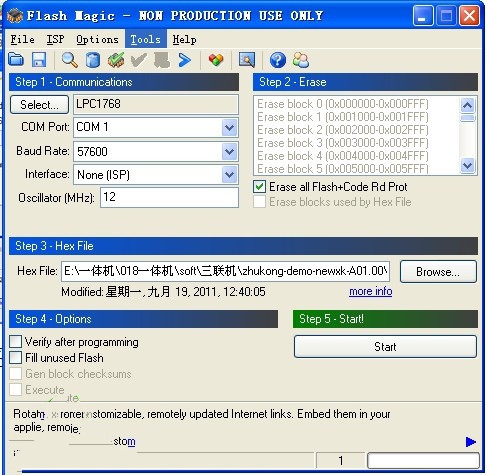

      1、打开FlashMagic烧录器，点击Select Device,下拉菜单中选择芯片类型;COM Port根据使用电脑自行配置端口;Baud Rate同步选择;interface选择None(isp);晶振选择12M。(此处根据设备上的实际情况而有所区别)

      2、勾选Erase all Flash+Code Rd Port。

      3、Hex File处导入烧录的软体。

      4、Options处勾选Verify after programming和Fill unused Flash项。

Flash Magic烧录过程

      1、点击Start进入烧录步骤。烧录时，界面下部分有提示进程

Flash Magic使用教程

      1、 连接串口到PC机

      注：串口线必须是全状态

      2、 将J1、J2用短接棒短接

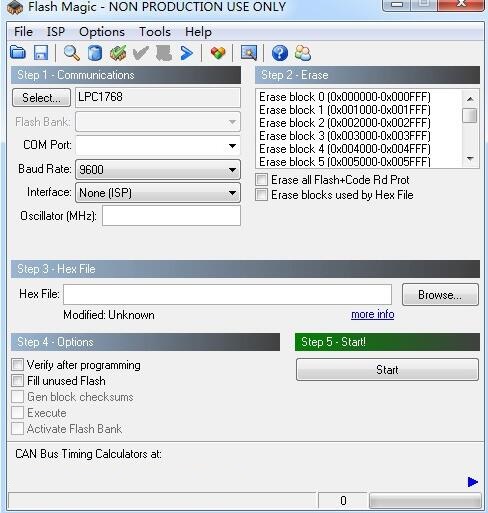

      3、 打开Flash Magic软件

      4、 设置Flash Magic

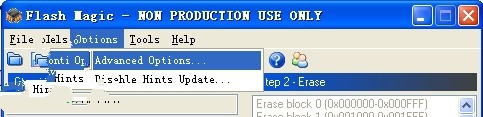

      ★ 打开“Options”下的Advanced Options…

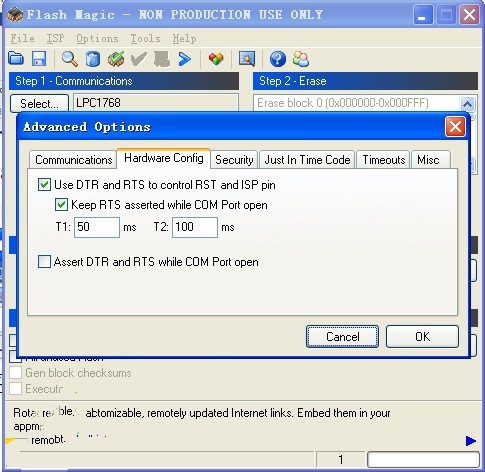

      ★ 按照下图设置后退出

      ★ 参照下图设置，“Device“那里选对要下载的器件

      ★ 点击“Browse”选择要下载的程序

      ★ 点击“Start”下载程序，下载程序前 J1 和 J2的 1、2 脚需要加上短路帽。

      5、 出现的问题与解决

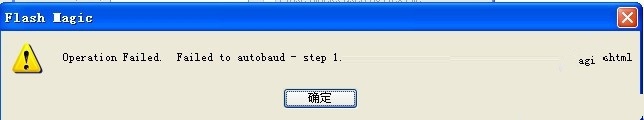

      ★ 出现串口波特率失败问题

      有三个原因：

      (Ⅰ)、串口线是三线制的

      (Ⅱ)、J1或J2的短路帽没有加上

      (Ⅲ)、主板没有上电

      ★ 出现芯片ID号不正确问题

      FlashMagic中选择的CPU 型号与目标板的CPU 型号不一致
