cad坐标标注插件官方版是款针对cad所打造的实用型插件。cad坐标标注插件专门与cad软件配套使用的应用程序，主要是用于cad作图的过程中进行坐标的快速定位。cad坐标标注插件还可实现对cad图纸进行自动坐标标注。高速下载站提供cad坐标标注插件的下载服务，下载cad坐标标注插件其他版本，请到高速下载站!

cad坐标标注插件安装说明

      1.鼠标右击【CAD插件-坐标标注】压缩包选择【解压到CAD插件-坐标标注】。

      2.双击打开解压后的【CAD插件-坐标标注】文件夹。

      3.鼠标右击【zbbz.VLX】选择【复制】。

      4.鼠标右击【AutoCAD 2010 -Simplified Chinese】选择【打开文件所在的位置】。

      5.双击打开【Support】文件夹。

      6.鼠标右击空白处选择【粘贴】。

      7.双击【AutoCAD 2010 -Simplified Chinese】软件图标运行软件。

      8.输入命令【appload】，然后敲击【Enter】键。

      9.输入文件名【zbbz.VLX】，然后点击【加载】。

      10.点击【关闭】。

      11.安装完成，在CAD中打开插件界面如下。

cad坐标标注插件使用说明

      1、首先下载坐标标注插件，因为是以前下好的，之前也在网上下载了几个，才找到正确的插件，大家可以自己在网上进行下载，下载好后，解压，存放自己易找到的地方

      2、然后我们就可以打开cad图纸进行标注了，我们进行这四个桩的坐标的标注

      3、点击绘图栏中的“工具”---“加载应该程序”

      4、或者在命令栏输入“ap”然后按"Enter“键

      5、在弹出的”加载应用程序“对话框中找到我们放置我们第一步下载好的”zbbz“

      6、在”名称“栏选中”zbbz”，然后点击中间的“加载”，底下命令栏提示“加载成功”，然后我们点击”加载应用程序“对话框中的”关闭“

      7、接下来我们就可以进行标注了，在命令栏输入”zbbz“，然后按"Enter“键

      8、在弹出的”坐标标注“设置对话框核对好它的属性，然后点击”确定

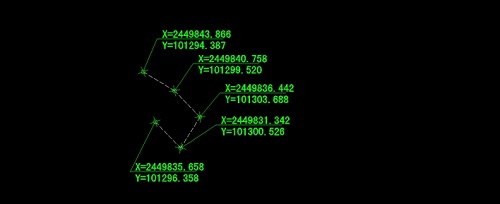

      9、然后点击桩号中两轴线的交点，再引出到空白处确定，即点击两下，就对其桩的坐标标注完成

      10、接下来不用再次点击加载，可以直接连续标注其他的坐标标注

cad坐标标注插件注意事项

      1、下载好标注插件后，加载完成后就可以用了，这个方法很方便。

      2、用805插件也可以标注。

      3、绘图始终使用1：1比例，为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

      4、当处理较小区域的图案时,可以减小图案的比例因子值;相反地,当处理较大区域的图案填充时，则可以增加图案的比例因子值。

cad坐标标注插件常见问题

      问：CAD坐标插件ZBBZ自定义怎么用?

      答：第一步：将已知坐标的两点用PO命令输入CAD(改变点样式，要不然看不到绘制的点)

      第二步：将你放样的图纸全度部选中，输入AL命令，将对应的两点对齐到你所绘制的两点。

      注意：CAD中的坐标系与世界坐标系是XY倒置的，要将蓝图中的坐标值倒过来输入;输入蓝图的坐标时将小数点去掉直接输入。

      问：CAD坐标标注插件标注的文字高度如何更改?

      答：命令D;在弹出的样式对话框里选择你想要修改文字高度的标注样式，在右侧选择修改，度然后在“文字”选项下修改文字高度，直到适合为止，记得相问应的也得修改一下，不然会显得难看，如：箭头大小(符号和箭头选项卡)、起回点偏移量及超出尺寸线(线选项卡)，尺寸线偏移等。
