南方Cass是一款用于测绘的软件，一般都是在cad2004、2005、2006上加载的，我们这里的CASS7.1是和CAD2004版本一起用的。cass是在cad的基础上二次开发的，首先要保证你的cass和cad相匹配，cass安装和其他软件没什么区别。高速下载站提供南方Cass软件的下载服务，欢迎大家前来下载使用!

南方Cass介绍

      此安装包适用于AutoCAD 2000/2002/2004/2005/2006/2007/2008/2010

      平台升级，操作平台升级到最新的AutoCAD2010，设计界面更直观

      支持最新的《基础地理信息数据字典》和《基础地理信息要素分类与代码》

      全新属性面板设计，要素信息更加丰富，参数设置更加方便

      新增快速选择功能，查询、检索更加准确、快捷

      全新图层管理、检查信息、一键清理功能，数据处理功能更加完善

      1.绘制数字化地形图

      2.绘制数字化地籍图

      3.基本几何要素的查询、土方量的计算、断面图的绘制、公路曲线设计、面积应用以及如何进行图数转换等工程应用。

南方Cass功能

      1.转换为国标CMYK分色图

      菜单位置：文件-转换为国标CMYK分色图(命令：Pbrushcolor)

      功能：将当前CASS图形，按国标图式颜色设置要求，转换成CMYK分色图。操作：打开一幅CASS图形，执行本命令。即可实现色值转换。

      转换前CASS图形转换后的分色图

      2.查看CMYK分色值

      菜单位置：文件-查看CMYK分色值。(命令：cmyk)

      功能：查询所选实体的CMYK色值。

      操作：执行本命令，选择需要查询色值的实体。回车后，在命令行中提示查询结果。

      3.生成纯CAD快捷方式

      菜单位置：生成纯CAD快捷方式。(命令：createshortcut)

      功能：在桌面生成，当前使用的CASS软件所使用的AutoCAD的快捷图标。如使用CASS9.2forAutoCAD2005，执行本菜单，将在桌面生成ACAD2005的快捷图标，启动改图标，将会直接进入AutoCAD2005.而不是进入CASS

      操作：执行本命令，命令行会出现如下提示。

      4.道路生成方式设置

      菜单位置：文件-CASS参数配置-测量参数-地物绘制

      功能：设置道路、桥梁、河流等双线地物的绘制方式。

      边线生成：绘制边线的方式绘制符号

      中心线生成：绘制中心线的方式绘制符号。

      生成中心线：绘制完成后，自动生成中心线。

      生成面：绘制完成后，自动构面。

      5.SHP扣面设置

      菜单位置：文件-CASS参数配置-测量参数-高级设置。

      功能：设置输出SHP文件时的扣面关系。比如大片草地中，有个封闭池塘。

      输出SHP文件时，可设置植被面扣除水系面。避免面域重复输出。

      6.CASS远程加次数

      菜单位置：CASS远程加次数。(命令：appendtimes)

      功能：为试用版软件锁增加使用次数。

      操作：执行本命令，在下图界面中，选择与软件锁对应的延长文件，回车。

      7.图层显示顺序调整

      菜单位置：显示-图层显示顺序调整。(命令：setlyrorder)

      功能：调整当前图形的图层显示顺序

      操作：执行本命令，在下图界面中，选择要调整显示顺序的图层，进行调整。

      调整结果可保存。

      8.高程点消隐

      菜单位置：绘图处理-高程点处理-高程点消隐。(命令：gcdxy)

      功能：对全图高程点点位压盖的实体，进行消隐，生成如下图所示结果。操作：打开一幅CASS制作的地形图，执行本命令，全图高程点将自动消隐。

      9.绘制海图图框

      菜单位置：绘图处理-水上成图-绘制海图图框。(命令：haitutk)

      功能：设置海图图框基本参数信息，并绘制海图图框。

      操作：执行本命令，在如下图的界面内，设置海图图框参数，点击“确定”后生成标准海图图框。

      10.绘制内河图幅

      菜单位置：绘图处理-水上成图-绘制内河图幅(命令：neihetk)

      功能：设置内河图框基本参数，并绘制内河图框。

      操作：执行本命令，在如下图的界面内，设置内河图框参数，点击“确定”后生成标准内河图框。

      11.内河建立格网

      菜单位置：绘图处理-水上成图-内河建立格网(命令：NHFENFU)

      功能：建立内河图幅批量分幅网格。

      操作：执行本命令，命令行提示见下图。按提示操作，生成分幅网格

南方Cass使用方法

      1 、画线：很多朋友会说这个用说吗?南方里面提供了强大的画线工具，当然有的朋友这个也加在自己的 cad 里面，还是用现成的方便。 cass 里面画线工具可以对画好线进行第二次绘画，怎么说。比如你画好了一条线，觉得有一个地方不合适或者方向错了，那你可以用 y 命令加线段控制点，用 b 命令对这个线进行修改(比如回到那个节点再开始画、或者这个方向可以了，用 h 命令换到另外一个方向继续操作)这样始终是一条线。对以后的操作很方便。

      2 、重复图元：就是画好的图不知道自己在操作怎么做了，发现很多东西都是重复，打印看不出来，但会影响图纸的大小，使系统承受不住，在南方软件里面就有一个工具可以自己把重复的线、字等删除。

      3 、后期处理：很多朋友在 cad 下画图，可把这个放在 cass 里面不可以进行一些简单的编辑，那是什么原因，因为南方软件认的是编码这个东西。就相当于你的图纸没有属性，不可以进行一些特殊的编辑。那怎么办，你可以用南方里面的一个工具地物编辑 --- 图形属性转换 --- 下面可以针对自己的情况进行选择。这样即可以分出很多图层来，又可以使没有属性的东西带上属性。这个东西很好用。

      4 、批量分副：不会 cass 的朋友有时会遇到很多头痛的问题，比如自己画好了一个图，然后业主叫你分成几个图来打，因为一个图太大了。很多的人是画了很多的辅助线进行一步一步的修剪。那样太浪费时间了，你可以在 cass 下面直接就可以分副。只要你换好参考线，一步就到位，非常方便。

      5 、测站改正 : 会测图的朋友应该都遇到过这样的问题就是自己测图时的原始坐标搞错了，现在怎么办，进行整个图进行移动，哪么数据怎么处理，一个一个的去算，又怕自己算错，cass 下面就有一个测站改正，直接就可以图纸和数据一步到位，很简单就搞定，而且一定正确。

      6 、提取高程点文件： cass 软件提供了一个功能就是把图面上的高程数据全部提取出来，合成在一个文件里面。但这个有一个缺点就是高程点号是重新排序，这个功能可以用在出图的时候展点用的上。当然还有工具可以解决这个问题，就是在数据——————数据合并这个命令，就可以解决编号不变。

      7 、批量插入图块：在工具里面有一个批量插入图块，这个根据应该就跟它的名字一样。就是可以同时插入很多副图。很多朋友有可能觉得这个东西应该没有什么用，主要是还没有遇到，当我们几个人进行内业处理的时候就会用到，我们根据坐标的关系就可以同时把很多张图纸拼在一起，不用一张一张的去做，那样速度太慢，我们在质量的前提下还要注意速度。速度有才会有效益。

      8 、还有一个命令 purge ：这个命令是做什么，一个清除工具，我们在作图过程可能会遇到用别人的图，有时就会用到很多人的资料拼凑在一起，就会发现图层很多、标注样式很多、文字类型很多等，我们就可以用这个命令。它可以让我们消除很多不必要的东西，这样就会减少我们图纸的大小。图面上没有什么区别，但是如果是高手之间的交流人家就会知道你的 cad 水平，所以很多的时候，我们不仅是图面要掌握好，图纸里面的东西更应该掌握好，外强内更强。

      9 、线型规范化：这个命令有什么作用，主要是后期出图的时候用到，很多时候画图的过程发现我们的地类、坎等一些特殊线是直线，没有什么特别的，那是我们地这些进行修改了，所以这样刷新就是刷不出来。我们就可以用地物编辑——复合线处理——线型规范化。就会让他们露出庐山真面目。

南方Cass常见问题

      如何获取试用券?

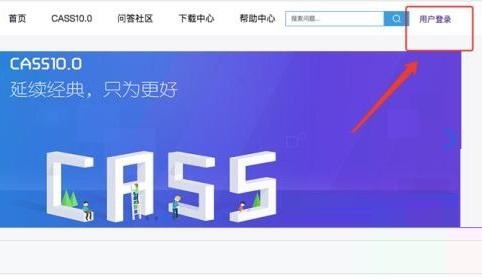

      1、在浏览器地址栏中输入生态圈官方网址，然后在页面中找到登录页面，输入用户账号和密码后登录生态圈，如下图所示。

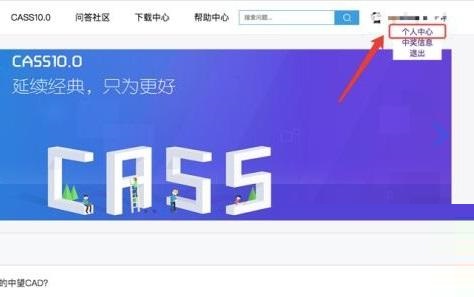

      2、登录成功后，在页面右上角点击您的个人头像的小三角形进入“中奖信息”页面，如下图所示。(注：如果是通过CASS10试用申请获得的试用劵点击“个人中心”)

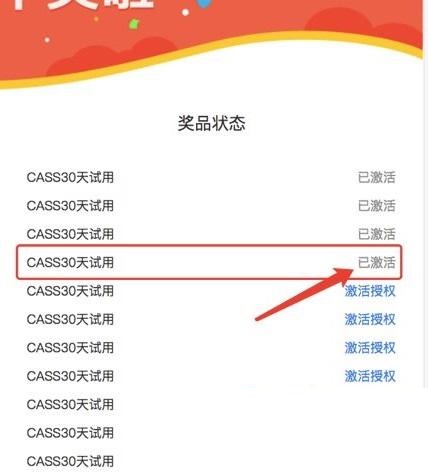

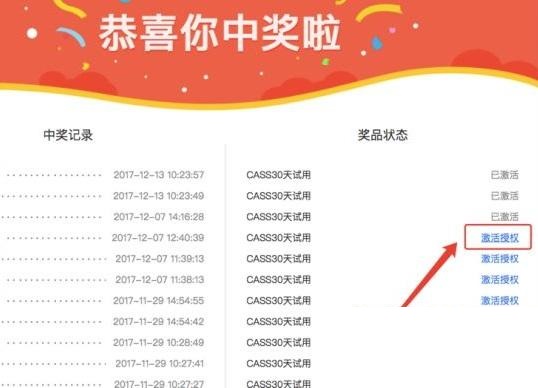

      3、在中奖信息页面找到相应需要激活的CASS试用劵，点击蓝字“激活授权“，如下图所示。

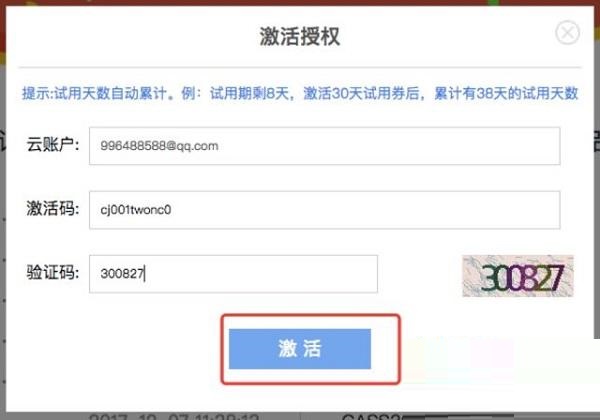

      4、点击激活授权后，按指引填写好相关的内容，即可完成激活。

      注意!如果是还未试用过CASS10.0的用户，完成激活之后，请参考以下步骤进行安装使用~

      5、安装AutoCAD2010-2017任一版本后安装CASS10.0安装程序，再安装软件锁驱动。

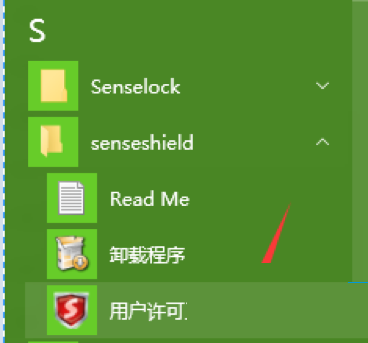

      6、登录云账户，打开用户许可工具。

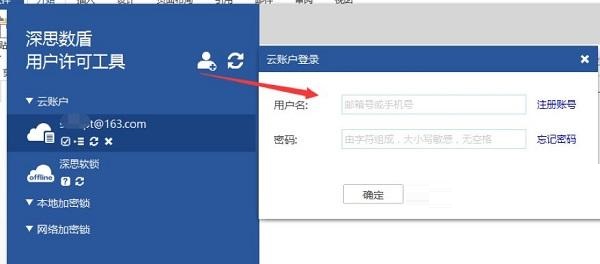

      7、登录云账户，输入激活授权时的云账户和密码，在下图页面登录。

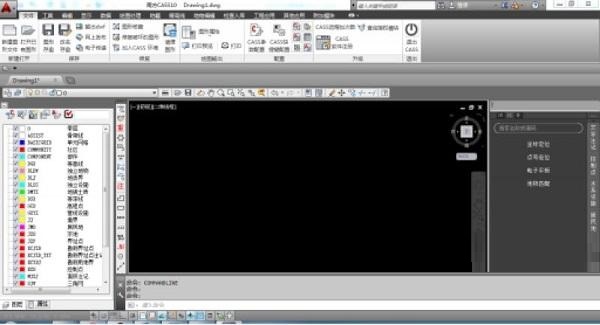

      8、启动CASS10.0，双击电脑桌面的 CASS10.0 图标， 打开 CASS10.0 主程序。
